Deskripsi Produk

● Nomor Model: WGS SF6 LBS

● Arus Terukur: 630A

● Tegangan Kerja: 12kV, 24kV, 36kV

● Kapasitas putus tinggi

● Ukuran kompak dan ringan

● Standar: IEC60256-1, 1997, IEC60420

Perkenalan

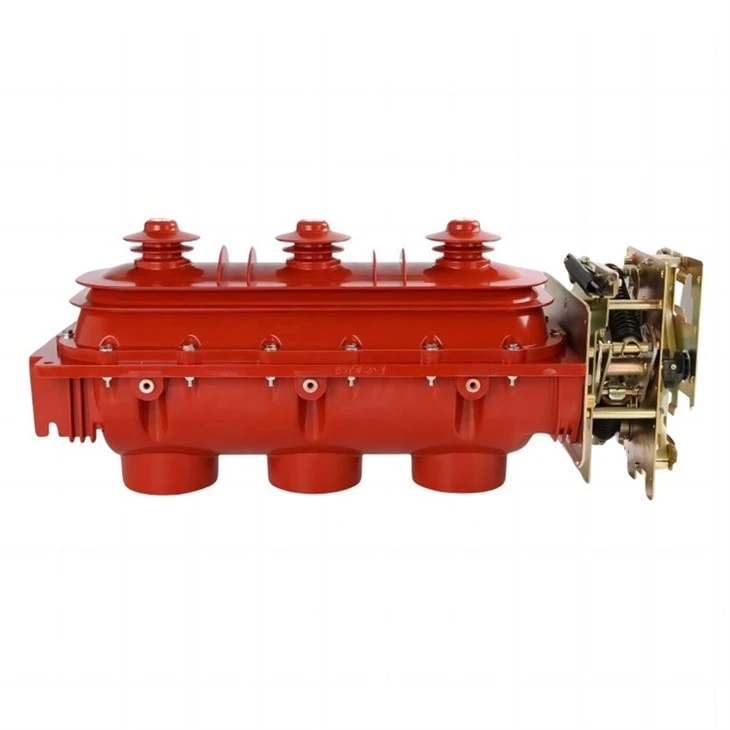

WGS-12/24/36kV SF6 LBS adalah sakelar tegangan tinggi dalam ruangan yang dirancang untuk gardu induk catu daya dan transformator. Sakelar ini menggunakan gas SF6 sebagai media pemadam busur listrik dan isolasi. Dengan kemampuan menyalakan, mematikan, dan membumikannya, sakelar ini secara efektif melindungi dan mengendalikan peralatan listrik.

WGS-12/24/36kV SF6 LBS sangat cocok untuk kabinet jaringan cincin, kabinet cabang kabel, dan gardu induk distribusi. Selain itu, varian WGS-12/24/36kV-D SF6 LBS menggabungkan SF6 LBS dengan sekring untuk perlindungan tambahan. Kedua model mematuhi standar yang ditetapkan oleh IEC60256-1 (1997) dan IEC60420. SF6 LBS yang andal dan serbaguna ini berkontribusi pada fungsi sistem kelistrikan yang efisien, memastikan operasi yang aman dan terkendali dalam berbagai aplikasi.

Keuntungan

● Kapasitas pemutusan tinggi: SF6 LBS dapat dengan andal memutus sirkuit dalam kondisi beban dan hubung singkat. Kapasitas pemutusannya melebihi sakelar pemutus beban tradisional, sehingga memungkinkannya menangani arus dan beban yang lebih tinggi.

● Stabilitas listrik dan mekanis yang tinggi: SF6 LBS menggunakan gas SF6 bertekanan tinggi sebagai media pemadam busur, sehingga menghasilkan stabilitas listrik dan mekanis yang sangat baik. Kinerja isolasi yang tinggi dan kemampuan pemadam busur dari gas SF6 memungkinkan sakelar pemutus beban beroperasi secara stabil dalam kondisi tegangan tinggi dan arus besar.

● Keandalan tinggi: SF6 LBS menawarkan pengoperasian dan kinerja yang andal dalam berbagai kondisi lingkungan. Tidak terlalu terpengaruh oleh kelembapan, polusi, dan faktor eksternal lainnya, sehingga cocok untuk pengoperasian jangka panjang di lingkungan kerja yang keras.

● Ukuran yang ringkas dan ringan: Dibandingkan dengan sakelar pemutus beban udara tradisional, SF6 LBS memiliki ukuran yang lebih kecil dan bobot yang lebih ringan. Hal ini membuatnya lebih mudah untuk pemasangan dan pemasangan kabel di aplikasi lapangan, terutama di lingkungan dengan ruang terbatas.

● Umur pakai yang panjang: Berkat penggunaan material dan desain berkualitas tinggi, SF6 LBS memiliki masa pakai yang lebih lama. Kinerja insulasi dan kemampuan pemadaman busur listriknya tetap stabil selama penggunaan jangka panjang, sehingga mengurangi kebutuhan akan perawatan dan penggantian.

Data teknis

Barang	Satuan	Peringkat
Tegangan terukur	KV	12	24	36
Frekuensi terukur	Hz	50% 2f60hZ
Nilai arus terukur	A	630
Arus pemutus beban terukur	A	630
Nilai arus pemutusan pengisian kabel	A	10
Arus hubung singkat terukur	KA	50
Puncak menahan arus	KA	50
Nilai arus tahan hubung singkat	KA	25
Durasi hubung singkat yang dinilai	S	1
Tegangan tahan frekuensi daya, fase ke fase/fase	KV	28	50	70
Tegangan tahan frekuensi daya, celah interupsi (nilai efektif)	KV	32	60	82
Tegangan tahan impuls petir, fase ke fase/fase ke tanah	KV	75	125	170
Tegangan tahan impuls petir, celah interupsi	KV	85	145	195
Kehidupan mekanis	Waktu	Lebih besar atau sama dengan 5000	Lebih besar atau sama dengan 2000
Tingkat perlindungan		IP3X

Pertanyaan dan jawaban

T: Apa itu model WGS SF6 LBS?

J: Model WGS SF6 LBS adalah sakelar listrik yang digunakan untuk memutus dan membuat sirkuit listrik dalam aplikasi tegangan menengah dan tinggi. Sakelar ini menggunakan gas SF6 sebagai media pemadam busur dan isolasi.

T: Apa keuntungan model WGS SF6 LBS?

A: Model WGS SF6 LBS menawarkan keunggulan seperti kapasitas pemutusan tinggi, stabilitas listrik dan mekanis tinggi, keandalan tinggi, ukuran kompak, ringan, dan umur panjang.

T: Bagaimana cara kerja WGS model SF6 LBS?

A: Saat sakelar pemutus beban ditutup, arus listrik dapat mengalir melalui sirkuit. Saat dibuka, arus listrik akan terputus dengan memadamkan busur api menggunakan gas SF6, yang memiliki sifat pemadam busur api yang sangat baik.

T: Di mana WGS model SF6 LBS digunakan?

A: Model WGS SF6 LBS umumnya digunakan dalam sistem distribusi daya, gardu induk transformator, unit utama cincin, kabinet cabang kabel, dan gardu induk distribusi.

T: Apakah ada masalah lingkungan yang terkait dengan seri WGS SF6 LBS?

A: Ya, gas SF6 merupakan gas rumah kaca yang kuat dengan potensi pemanasan global yang tinggi. Prosedur penanganan dan pembuangan yang tepat diperlukan untuk meminimalkan dampak lingkungan.

T: Apakah ada tindakan pencegahan keselamatan yang perlu dipertimbangkan saat menggunakan WGS seri SF6 LBS?

A: Tindakan pencegahan keselamatan termasuk mengikuti panduan produsen, menggunakan peralatan pelindung diri yang sesuai, dan mematuhi peraturan setempat untuk menangani gas SF6.

T: Standar apa yang dipatuhi oleh LBS SF6 seri WGS?

A: SF6 LBS mematuhi standar seperti IEC60256-1, 1997, IEC60420, yang menentukan kinerja, metode pengujian, dan persyaratan keselamatannya.

T: Dapatkah SF6 LBS seri WGS dikombinasikan dengan perangkat pelindung lainnya?

A: Ya, seri WGS SF6 LBS dapat dikombinasikan dengan sekering atau perangkat pelindung lainnya untuk meningkatkan perlindungan dan pengendalian peralatan listrik.

T: Berapa lama umur pakai LBS SF6 seri WGS?

J: Seri WGS SF6 LBS memiliki masa pakai yang panjang karena bahan dan desainnya yang berkualitas tinggi. Dengan perawatan yang tepat, LBS dapat beroperasi dengan andal selama bertahun-tahun.

T: Berapakah nilai tegangan tipikal untuk seri WGS SF6 LBS?

J: Seri WGS SF6 LBS tersedia dalam berbagai peringkat tegangan, umumnya berkisar antara 12kV hingga 36kV. Peringkat tegangan spesifik bergantung pada aplikasi dan persyaratan sistem.

T: Seberapa sering gas SF6 seri WGS harus diperiksa dan diisi ulang di sakelar pemutus beban?

A: Gas SF6 dalam sakelar pemutus beban WGS harus diperiksa secara berkala untuk mengetahui tingkat tekanan dan kemurniannya. Pengisian ulang diperlukan jika tekanan atau kemurnian gas turun di bawah batas yang ditentukan.

T: Apa saja persyaratan perawatan umum untuk LBS SF6 seri WGS?

A: Persyaratan perawatan meliputi pemeriksaan berkala, pembersihan, dan pengujian kontak sakelar, mekanisme pengoperasian, dan kondisi gas SF6. Perawatan rutin membantu memastikan pengoperasian yang tepat dan keawetan sakelar.
